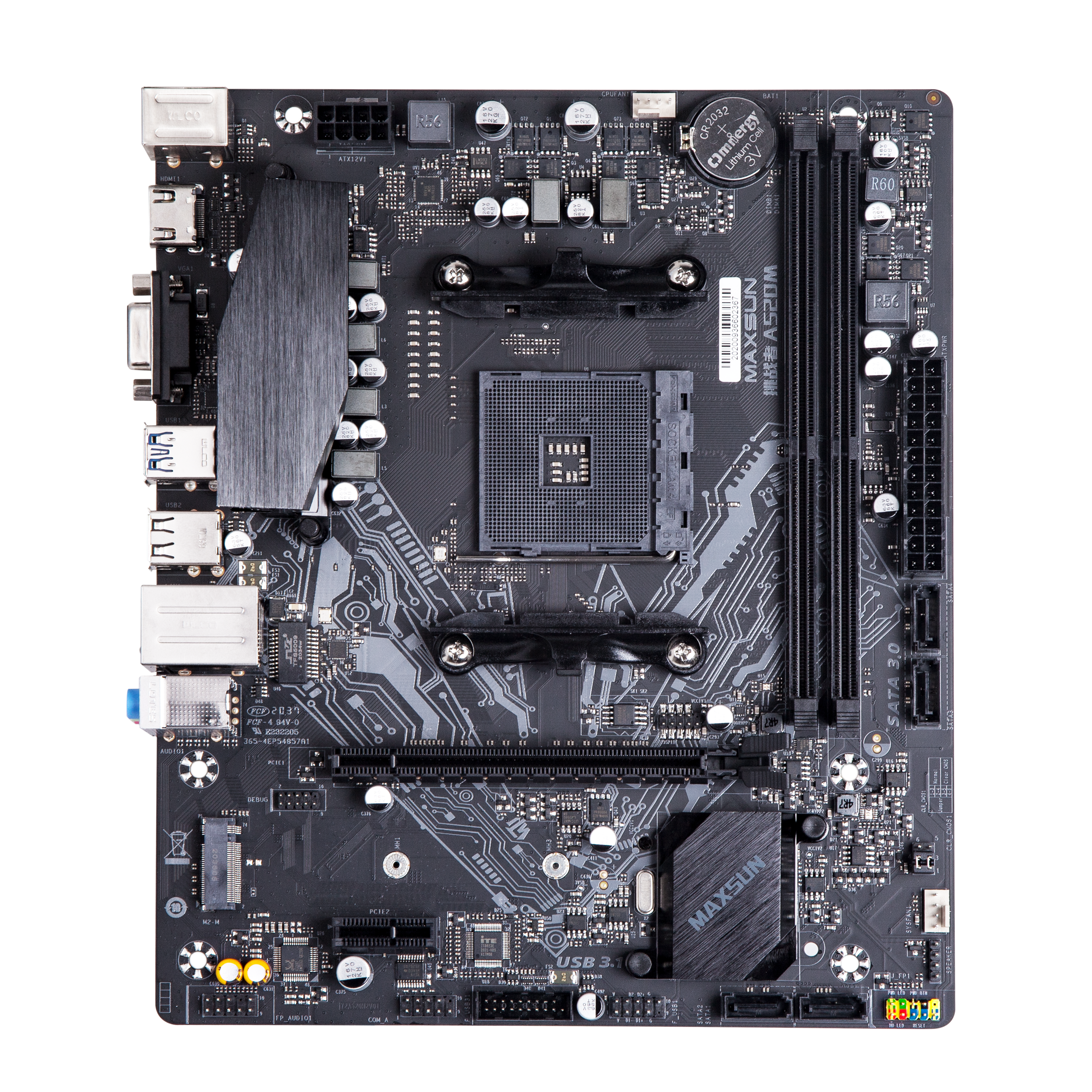

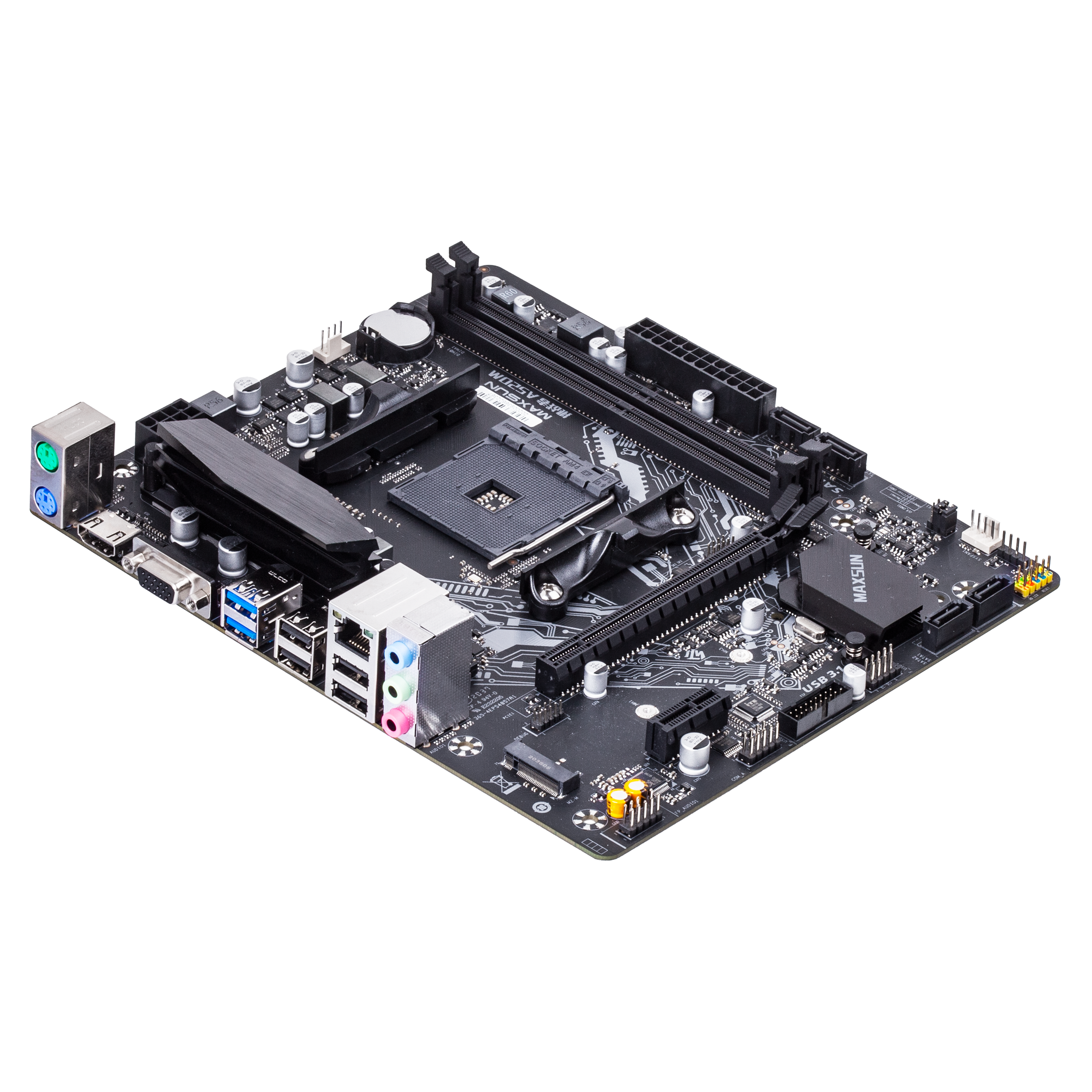

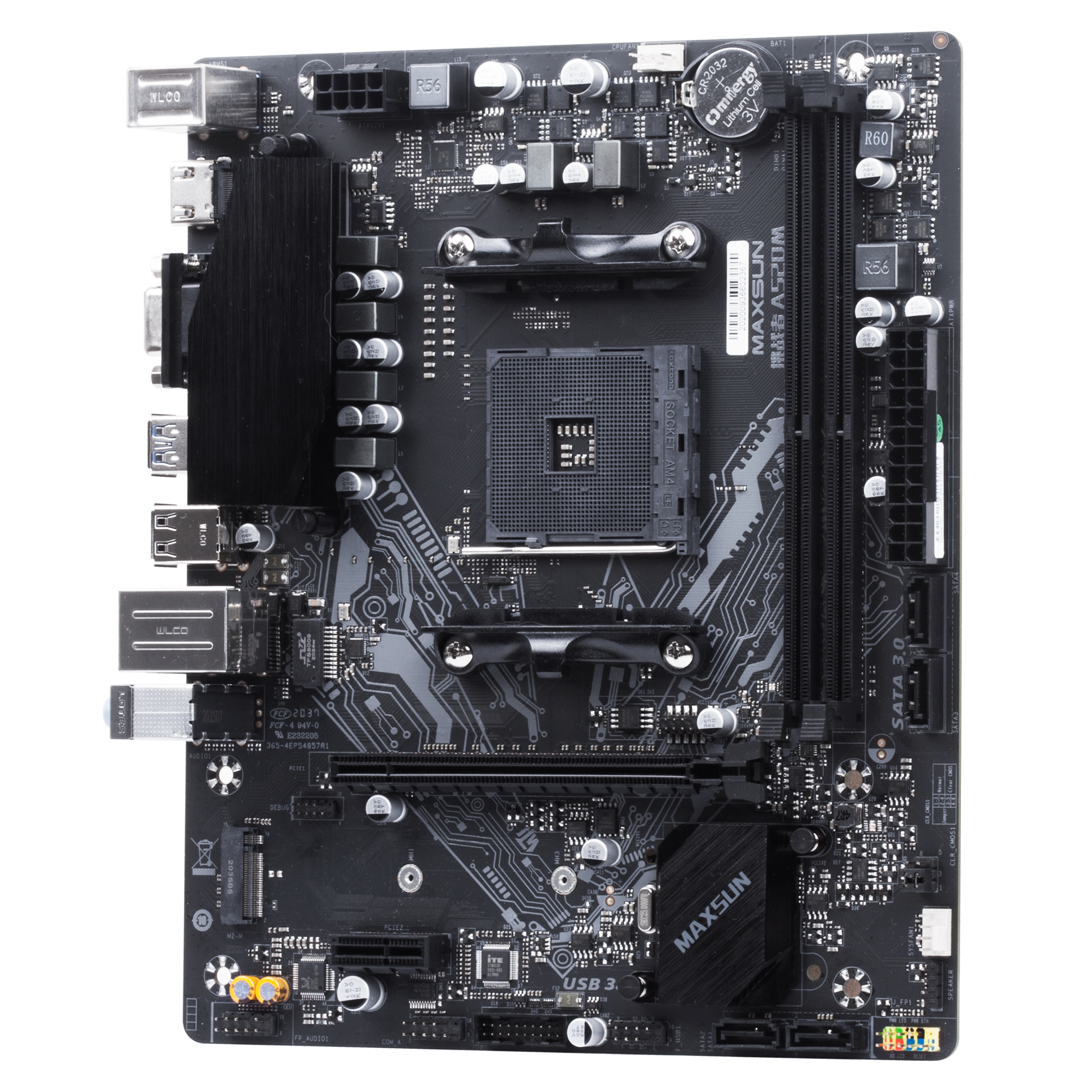

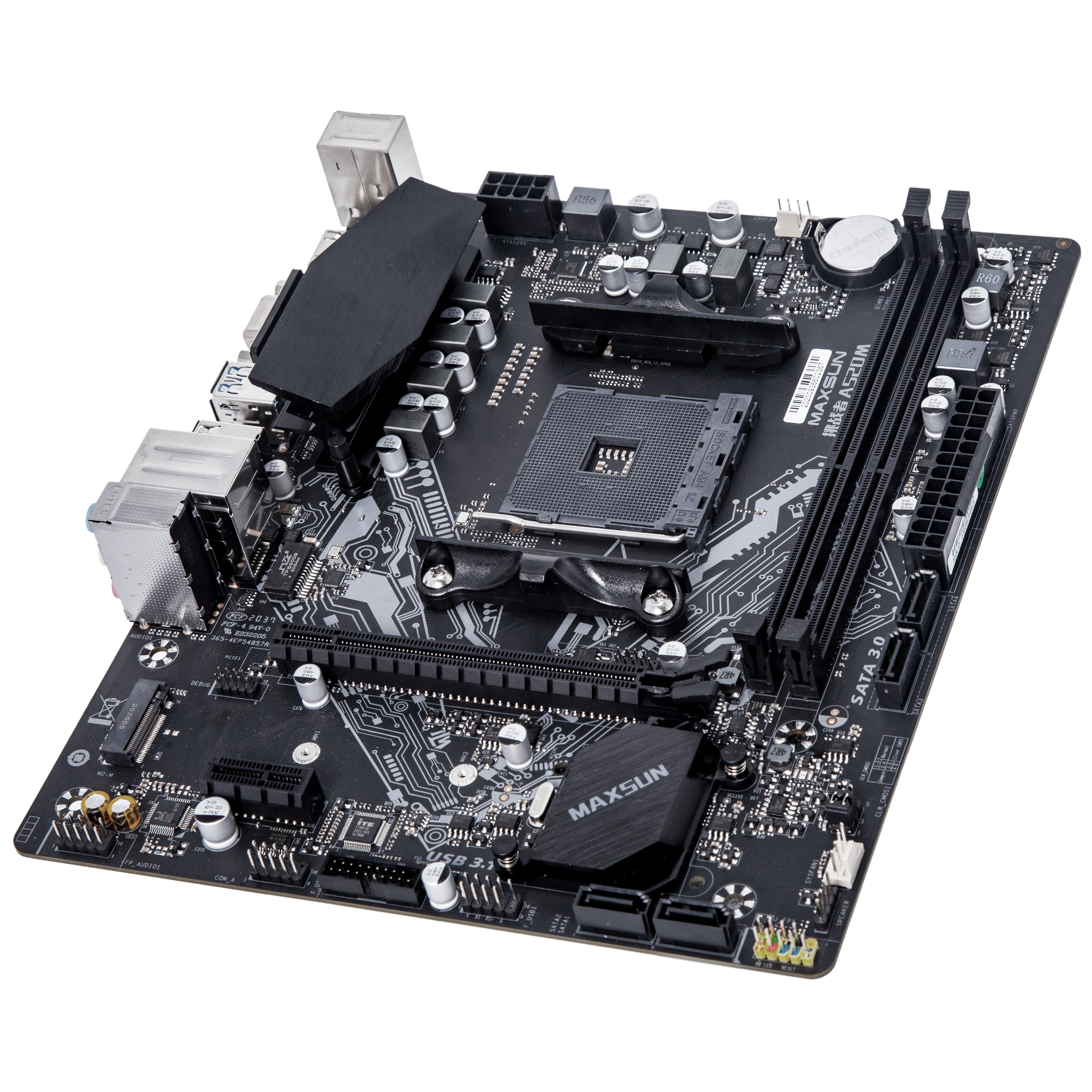

Challenger A520M
- 6 相增强型电源
- 2开2断电源组合
- 大面积合金散热装甲
- 高性价比系列
主板 s

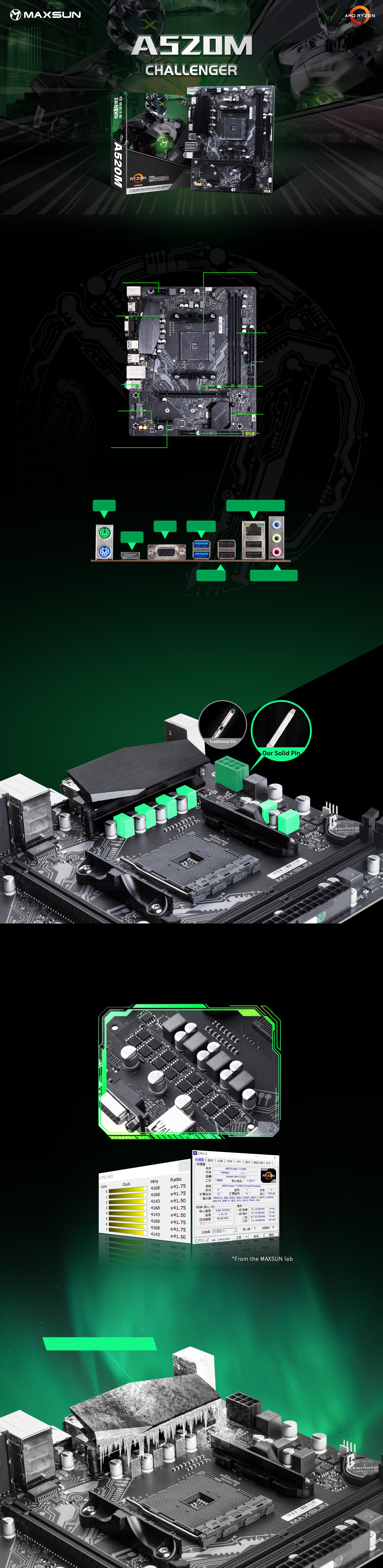

OVERVIEW
3700X / 5700X处理器
高性价比
8 针 CPU
电源
为 R7 供电
6 相
功率级
M.2 插槽
PCIE x 4
兼容
与 NVME
优化
音频路由
专门
集中布线
设计,进一步降低
PCIE x 1
AM4 接口
双 DDR4
(与 B550 的接线
相同)
4*SATA 3
PCIE 3.0 x 16
A520 芯片组
前置 USB 3.1

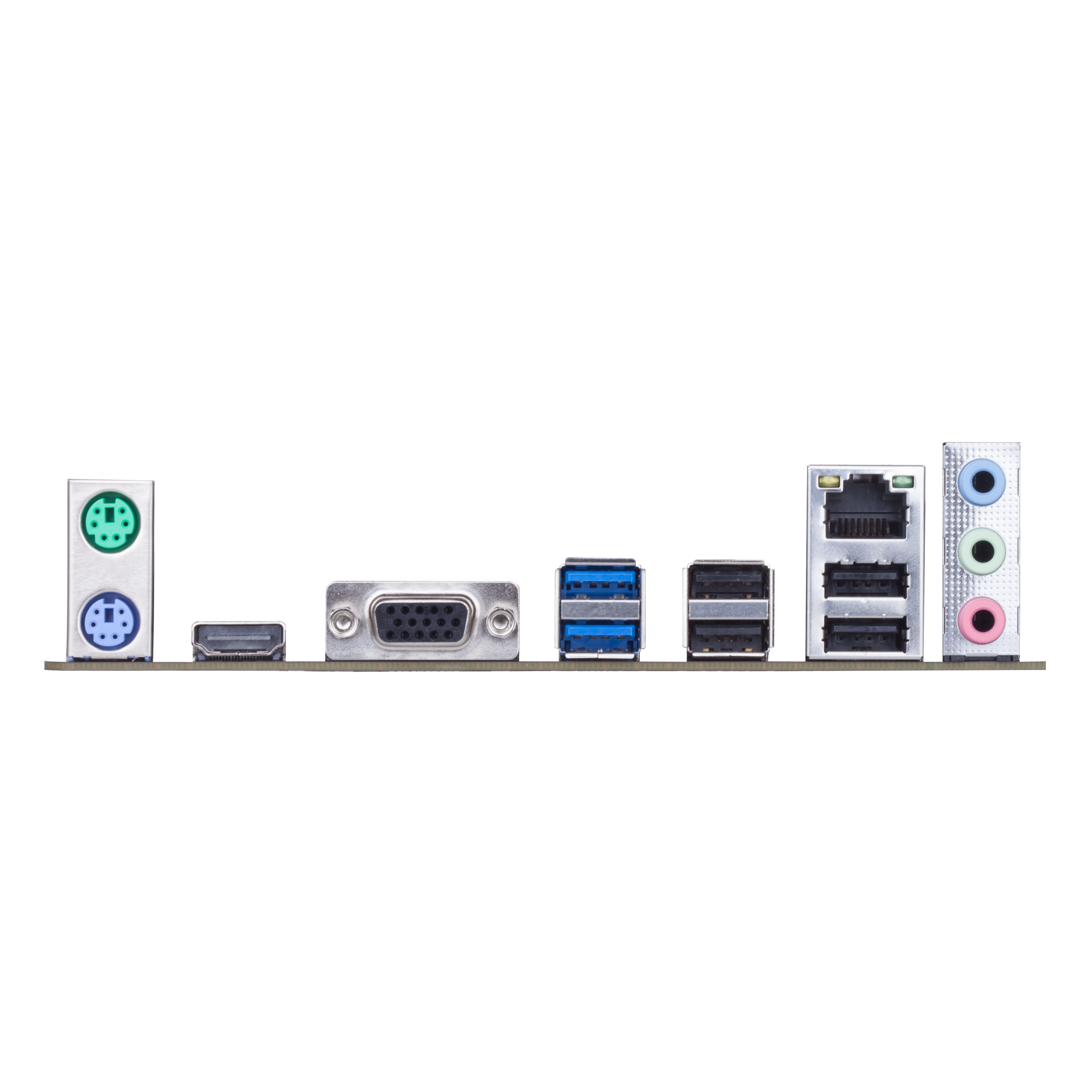

奥氏体不锈钢 I/O 接口 - 大大提高
防锈效果,低阻传输
PS/2
HDMI
VGA
USB3.1
USB2.0
千兆位以太网
5.1 高清音频

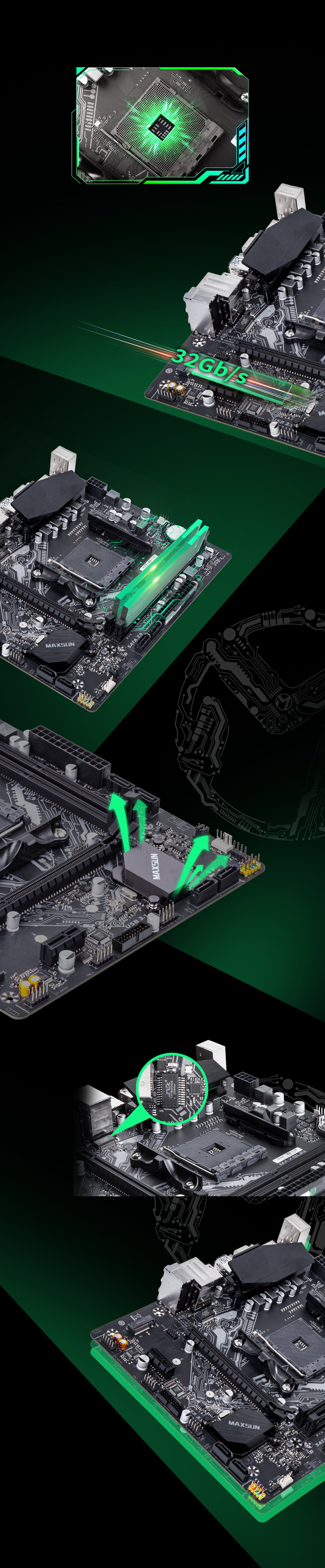

稳定供电
完整6个功率级,稳定承载R7 3700X组合低 电阻和高效率 Dr Mos.
独特的APU核芯显卡 电源模块-支持稳定 高负载下APU的运行
8pin CPU供电端口-实心排针设计,降低 电阻和更高的电源上限
两个向上和两个向下 MosFet
低阻高效率Dr Mos,平衡负载
R7 3700X满载可达全核4.1G
MOS 冷却模块
满载无压力R7 3700X,同价位稀有配置
合金冷却装甲
未缩减的槽电容器
前后全电容规格,均衡精准 高负载电压
不锈钢背面 I/O 和高速插槽
PCIE SSD 插槽(X4 通道)
支持32GB带宽
兼容 NVME 和 SATA
B550 级 内存 接线
稳定承载3600MHz
高频
打开 XMP 和手册
中空设计芯片组散热器
更稳定、更好的芯片组散热
确保更好的
耐用的网络过滤模块
使用更耐用的材料,极大优化网络延迟和数据包 损失问题
优化音频路由
专门的集中布线设计,进一步降低故障率
SPECIFICATION
- CHIPSET
- AMD® A520 Chipset
- CPU (Max Support)
- AMD Socket AM4, support for: AMD Ryzen™ 5000 G-Series Processors/ AMD Ryzen™ 5000 Series Processors/ AMD Ryzen™ 4000 G-Series Processors/ AMD Ryzen™ 3000 Series Processors
- MEMORY
- 2x DDR4, Maximum Memory Capacity 64GB
Memory Support DDR4 3200(OC)/ 2933(OC)/ 2666(OC)/ 2400(OC) MHz
Supports AMD® A-XMP OC
Supports Dual-Controller Dual-Channel mode
- ONBOARD GRAPHICS
- 1x VGA
*Support VGA, maximum resolution of 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz
1x HDMI™port
*HDMI™ port supports up to 4K@30Hz
*Graphics specifications may vary between CPU types.
- EXPANSION SLOT
- 1x PCIe 3.0 x16 slot
1x PCIe 3.0 x1 slot
- STORAGE
- M.2 slot (Key M), type 2242/2280 (supports PCIe 4.0 x4 mode)
4x SATA 6Gb/s ports
- RAID
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
- USB
- *Front USB (Total 4 ports)
2x USB 3.2 Gen1 Type A
2x USB 2.0
*Rear USB (Total 6 ports)
2x USB 3.2 Gen1 Type A
4x USB 2.0
- LAN
- Realtek® RTL8111H 1G LAN
- AUDIO
- Realtek® ALC897 Codec
5.1-Channel High Definition Audio
- INTERNAL I/O
- 1x 24-pin Power Connector(ATX_PWR)
1x 8-pin Power Connector(CPU_PWR)
1x CPU Fan
1x System Fan
1x PS/2 interface
1x M.2 slots (Key-M)
4x SATA 6Gb/s ports
1x 4-Pin SPEAKER
1x Front Audio
1x COM_A Port
1x 9-Pin DEBUG_CON
1x CLR CMOS
- LED FEATURE
- Without Debug LED
- OPERATING SYSTEM
- Support for Windows® 11 64-bit, Windows® 10 64-bit
- FORM FACTOR
- M-ATX
225mm x 190mm
