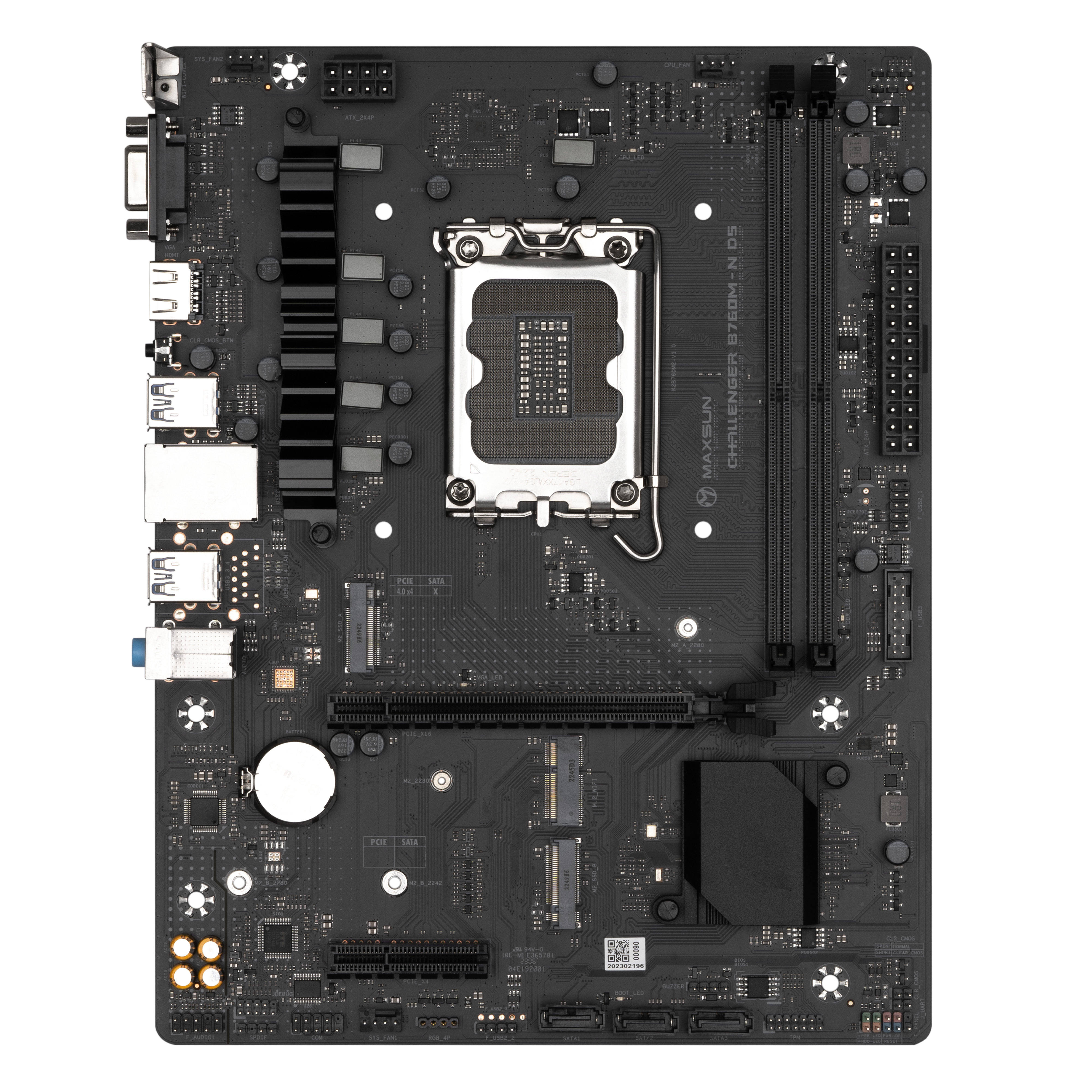

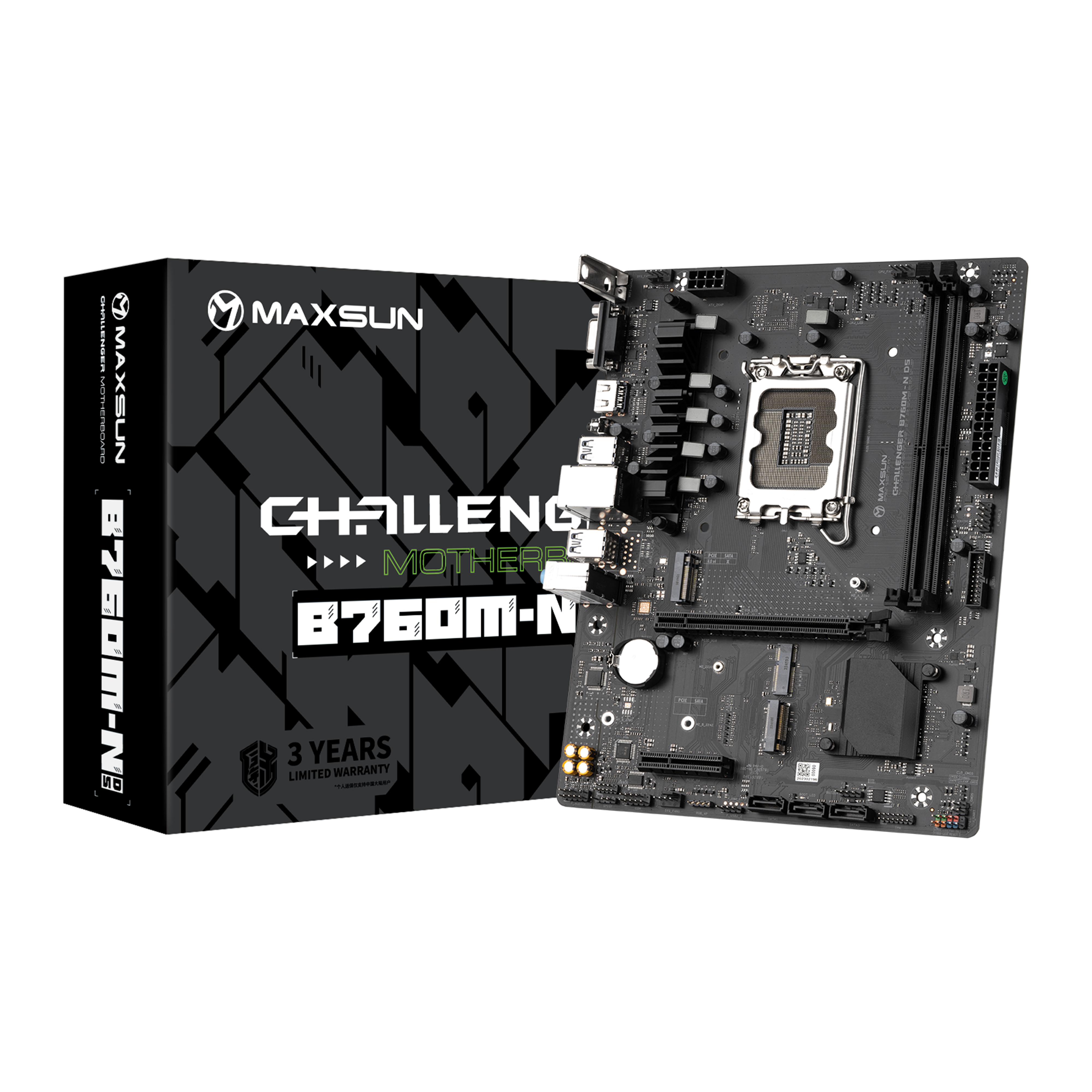

Challenger B760M-N D5
- 4+1+1 фазный стабильный источник питания
- Ядро 50А Доктор Мос
- Двойной высокоскоростной M.2
- Память DDR5, XMP 5600 МГц/OC+
- Откройте слот PCIe x4
- Поддержка полнопротокольного модуля WIFI
OVERVIEW
МС-Challenger B760M-ND5
Стабильный источник питания
4+1+1 фаза Core 50ADr.Mos
DualPCle 4,0x4 M2
PCle 4.0x4 поддерживает NVMe
DDR5
ПоддержкаXMP5600MHZ/0C+
МС-Challenger B760M-N D5
Тип платы M-ATX Размер: 245*190 мм
50А Доктор Мос
SIC639
4+1+1
фазная мощность
схема питания
Двойной ПКle4.0x4 M.2
Поддержка протокола Nvme
Улучшенная производительность
Улучшенный опыт
2*слота расширения PCle
1*PCle 4,0x16 полноразмерный слот
1 * Открытый слот PCle x4
13 и 12
Intel® Core™
Плата LGA1700
память DDR5
Двухканальный модуль 2*DIMM
Поддержка памяти XMP
4800/6400 МГц (ос)
Передние 2*USB 3.2+4*USB 2.0
Сзади 4*USB 3.2+2*USB 2.0
ШИМ
главный элемент управления
RT3624AE
Звуковая карта Realtek ALC897
Сетевая карта Realtek 8111
Стабильный блок питания Max Power
Принять схему стабильного питания 4+1+1 фазы,
ядро каждой фазы для 50A Dr. Mos, чтобы обеспечить улучшенный
защита питания с ядром начального уровня
Броня радиатора из сплава
Часть MOS блока питания ядра материнской платы,
покрыты бронёй радиатора из сплава, так что
производительность источника питания более стабильный выход.
Двойной интерфейс жесткого диска M.2
Материнская плата оснащена двумя полноскоростными жесткими дисками M.2 PCle 4.0x4
интерфейсы с поддержкой протокола NVMe.
Slot_A поддерживает 2280, Slot_B поддерживает 2242/2280
Двухканальная память DDR5
Материнская плата оснащена двухканальными слотами памяти DDR5,
поддержка памяти XMP 4800/5600MHZ/6400MHZ(oc)
Отличная расширяемость
На материнской плате имеется один графический слот PCle 4.0x16,
один открытый слот PCle x4, один набор контактов USB 3.2 на передней панели,
один набор контактов USB 2.0, четыре USB 3.2 и два USB 2.0 сзади,
и один интерфейс WIFI M.2 с полной поддержкой протокола.
USB2.0
USB3.2
PCIe 4.0 x16
PCIe x4
USB2.0
SPECIFICATION
- CHIPSET
- INTEL B760
- CPU
- Supports 12th/13th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors
LGA 1700
- MEMORY
- 2x DDR5, Maximum Memory Capacity 96GB
Memory Support DDR5 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz
Supports Intel® XMP 3.0 OC
Supports Dual-Controller Dual-Channel mode
- ONBOARD GRAPHICS
- 1x VGA
*Support VGA, maximum resolution of 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz
1x HDMI™port
*HDMI™ port supports up to 4K@30Hz
*Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
- EXPANSION SLOT
- 1x PCIe 4.0 x16 slot
1x PCIe 3.0 x4 slot
- STORAGE
- M.2_1 slot (Key M), type 2242/2280 (supports PCIe 4.0 x4 mode)
M.2_2 slot (Key M), type 2242/2280 (supports PCIe 4.0 x4 mode)
3 x SATA 6Gb/s ports
- RAID
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
- USB
- *Front USB (Total 6 ports)
2x USB 3.2 Gen1 Type A
4x USB 2.0
*Rear USB (Total 6 ports)
4x USB 3.2 Gen1 Type A
2x USB 2.0
- LAN
- Realtek® RTL8111H 1G LAN
- AUDIO
- Realtek® ALC897 Codec
5.1-Channel High Definition Audio
- INTERNAL I/O
- 1x 24-pin Power Connector(ATX_PWR)
1x 8-pin Power Connector(CPU_PWR)
1x CPU Fan
2x System Fan
2 x M.2 slots (Key-M)
3x SATA 6Gb/s ports
1x 2-Pin CLR_CMOS
1x 4-Pin BUZZER
1x Front Audio
1x COM_A Port
1x 2-Pin F_PANEL
1x TPM pin header(Support TPM 2.0)
1x 3-Pin SPDIF
1x 12V 4-Pin RGB
- LED FEATURE
- 4x Distributed Debug LED
- OPERATING SYSTEM
- Support for Windows® 11 64-bit, Windows® 10 64-bit
- FORM FACTOR
- M-ATX
245mm x 190mm
