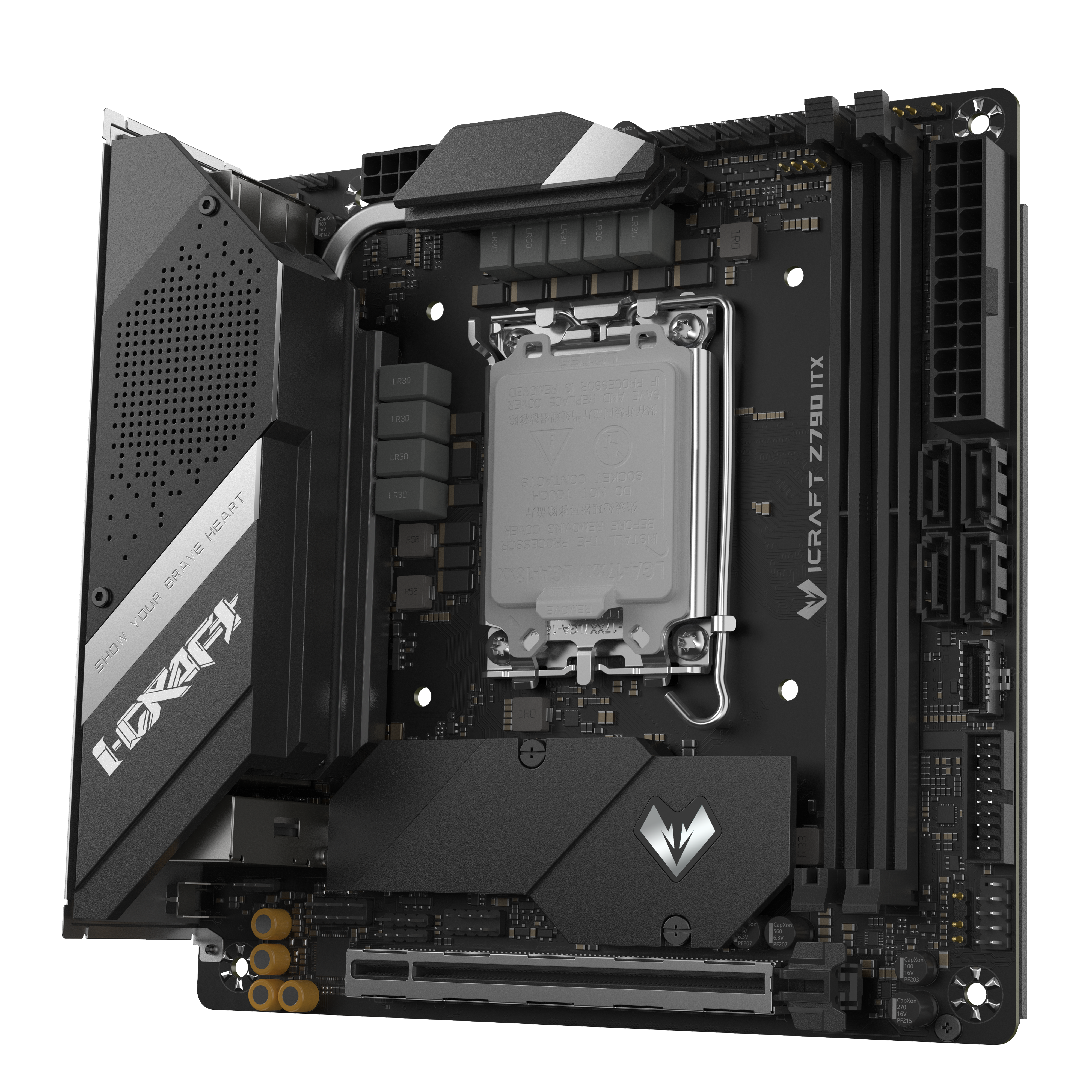

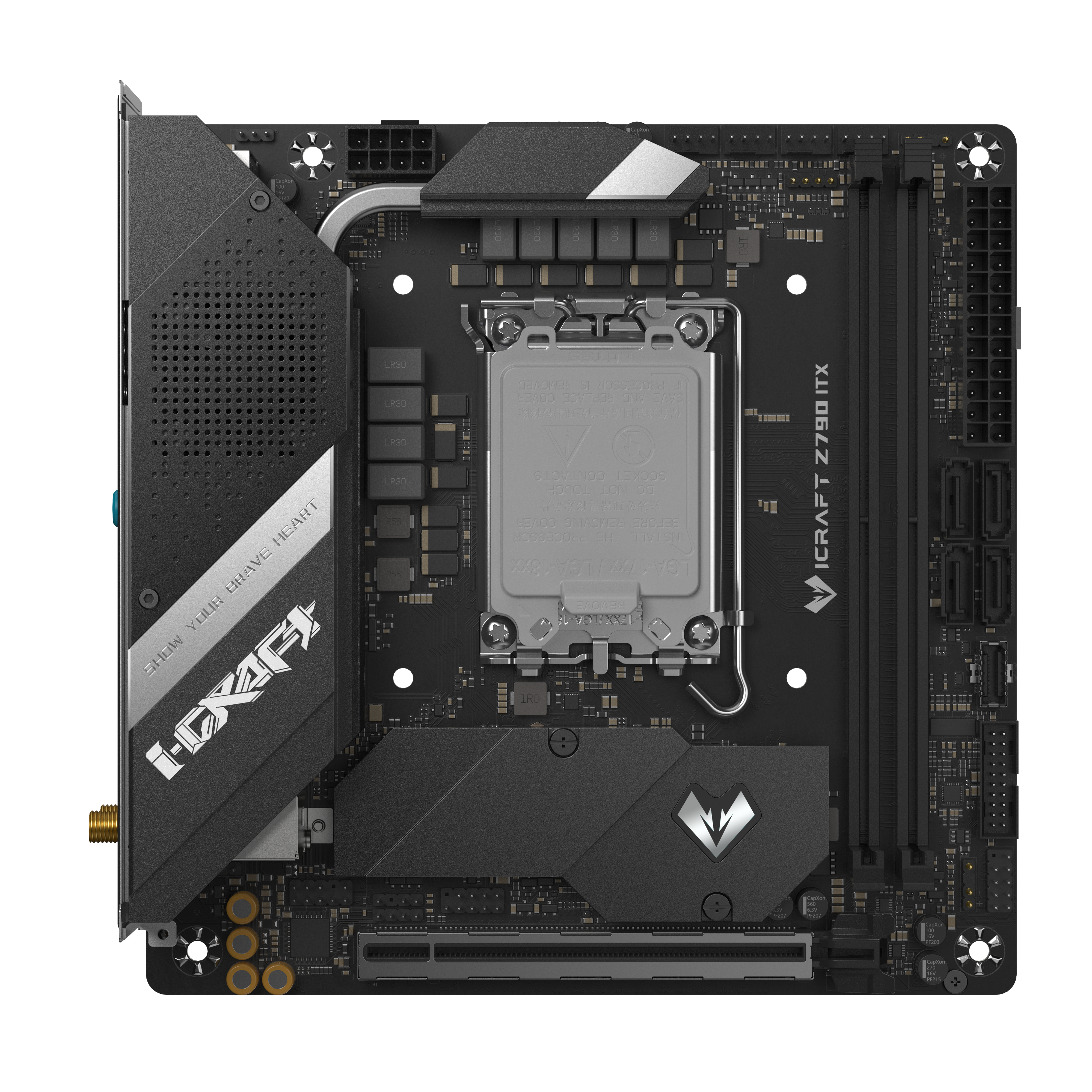

iCraft WIFI Z790ITX
- Fonte de alimentação de 9 fases
- 90A Dr.Mos
- RAA229131 Potência digital PWM
- Sistema de resfriamento híbrido
- DDR5 XMP 7400MHz+ potencial de overclock
- placa de rede 2.5G
- 2*20G Tipo-C
OVERVIEW
Fonte de alimentação poderosa
Saída direta de 9 fases
Dr. Fonte de alimentação Mos
Dissipação de calor eficiente
temperatura controlada
iniciar/parar ventilador de resfriamento
Rede de alta velocidade
2. 5G e WIFI6E

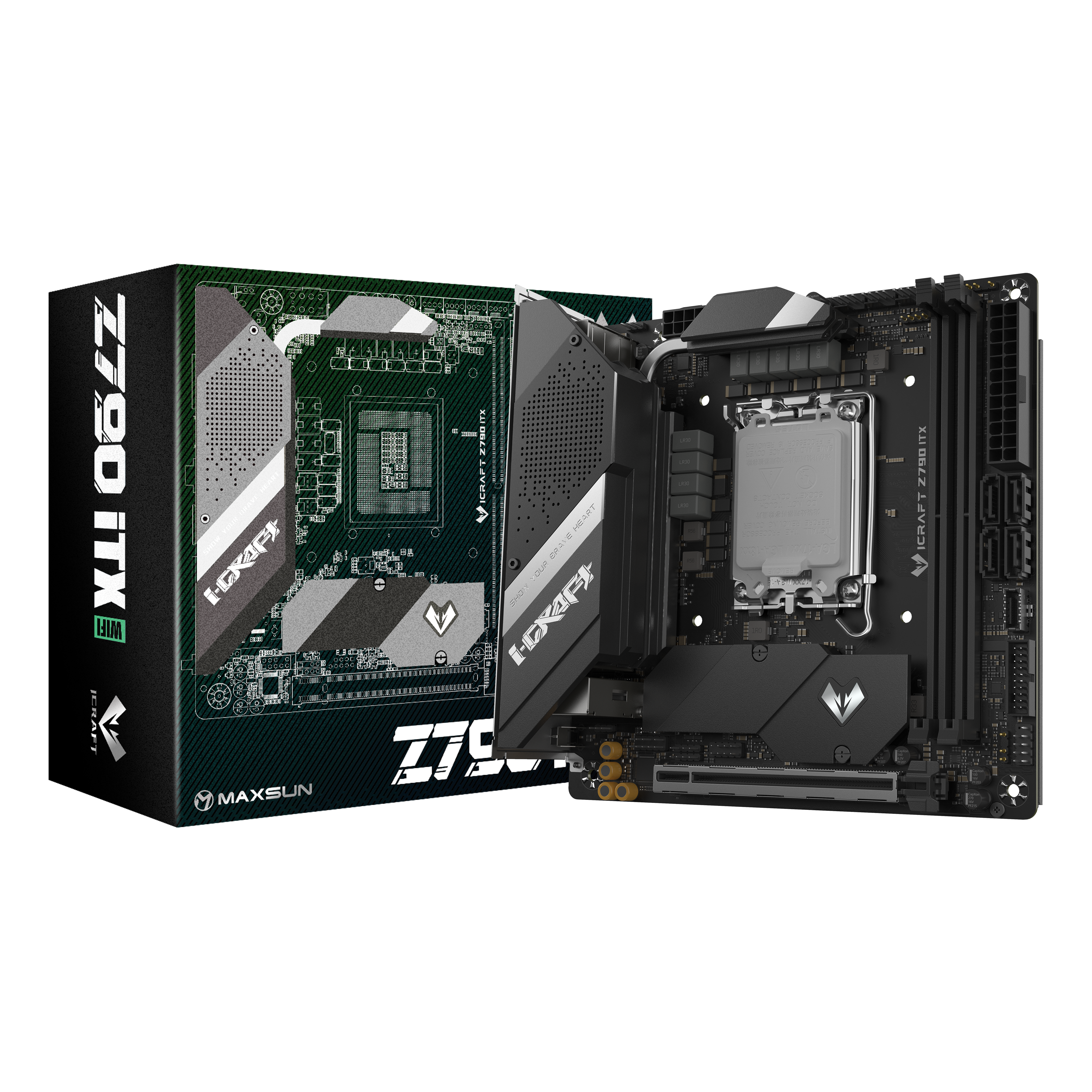

MS-iCraft Z790ITX WIFI
Tamanho do estilo ITX: 172*172mm
13 e 12
Excelente resistência,
fácil de usar
Saída direta de 9 fases Dr. Mos
fonte de alimentação
RAA229132 Mestre PWM
Controle
ISL99390 90A Dr. Mais
USB3. 2 Gen2x2
Tipo-C
Taxa dupla frontal e traseira de 20G
Dual M. 2 slots de disco rígido
M. 2_A suporta PCle4. 0x4
M. 2_B suporta PCle4. 0x4/SATA
Armadura térmica de placas completas
Armadura Térmica de Liga
Tubo de cobre niquelado de 6mm
Alta qualidade termicamente
tiras de silício condutoras
Ventoinha de Resfriamento Mini Ball
Memória DDR5
Memória OC Potencial 7400MHz
Canal duplo 2*DIMM
2. Placa de rede com fio 5G
Chip de placa de rede Realtek RTL8125B
Fácil de usar e
funções convenientes
Luz de diagnóstico DEBUG distribuída
+ CLR CMOS de um toque
WiFi6E sem fio
placa de rede
Poderosa fonte de alimentação
Esprema o desempenho total
fora do Núcleo de 13ª Geração
Fonte de alimentação de 9 fases e integração Dr. Mais
Saída direta de 9 fases Dr. Fonte de alimentação Mos, ISL99390 Dr. Mos com 90A por fase，RAA229132 PWM Master Control Chip，Explore o desempenho total dos processadores Core de 13ª geração.
Fonte de alimentação de 9 fases
90A Dra. Mais
RAA229131 PWM
Chip de controle mestre
Módulo dissipador de calor de alta eficiência
Versão de desempenho estável
Blindagem de resfriamento e temperatura de liga dupla
ventoinha de resfriamento de partida/parada controlada
Seção da fonte de alimentação da placa-mãe acima da armadura de resfriamento conectada por tubos de cobre niquelado de 6 mm，Tiras de silício termicamente condutoras de alta qualidade são usadas na superfície de contato entre a armadura e o MOS；Front M. 2 também equipado com armadura de resfriamento，Deixe o desempenho ser liberado de forma constante.
Temperatura controlada
iniciar/parar ventilador de resfriamento
80℃
*Ventilador de resfriamento de partida/parada controlado por temperatura
só intervém depois que a temperatura acima é atingida
Tubo de cobre niquelado de 6mm
Taxa dupla de 20G TipoC
Transferência de dados um passo mais rápida
A placa-mãe oferece USB 3 frontal e traseiro de última geração. 2 portas Gen2x2 Tipo C.
Dual M. 2 interface de disco rígido
A placa-mãe oferece dois conectores M. 2 interfaces de disco rígido,
Dissipador de calor de liga PCie 4. 0x4 protocolo M. 2 na frente, interface de protocolo NVMe/SATA na parte de trás.
2. Placa de rede 5G e WiFi6E
A placa-mãe está equipada com um 2. Placa de rede com fio de taxa 5G e placa de rede sem fio AX211 WIFI6E com antena de ganho de sinal para fornecer conexão sem fio estável e de alta velocidade.
Design de antena dobrável com base magnética
que pode ser fixado na parte superior ou lateral do gabinete
* Vem com uma antena magnética de ganho WiFi na placa-mãe
Lute contra o futuro de DDR5 e PCle 5. 0
Equipado com slots de memória DDR5 de canal duplo para um sinal de interface mais estável e puro. Layout de linha otimizado para maior potencial de overclock de memória.
Equipado com um PCle 5. 0, com transferência mais rápida, largura de banda teórica de até 128 GB/s, pronto para a próxima geração de dispositivos.
128GB/s
Design de layout ITX humanizado
Interface de layout de cabo vertical, para que os jogadores que constroem mini-hosts tenham um gerenciamento de cabos mais organizado e simplicidade sofisticada.

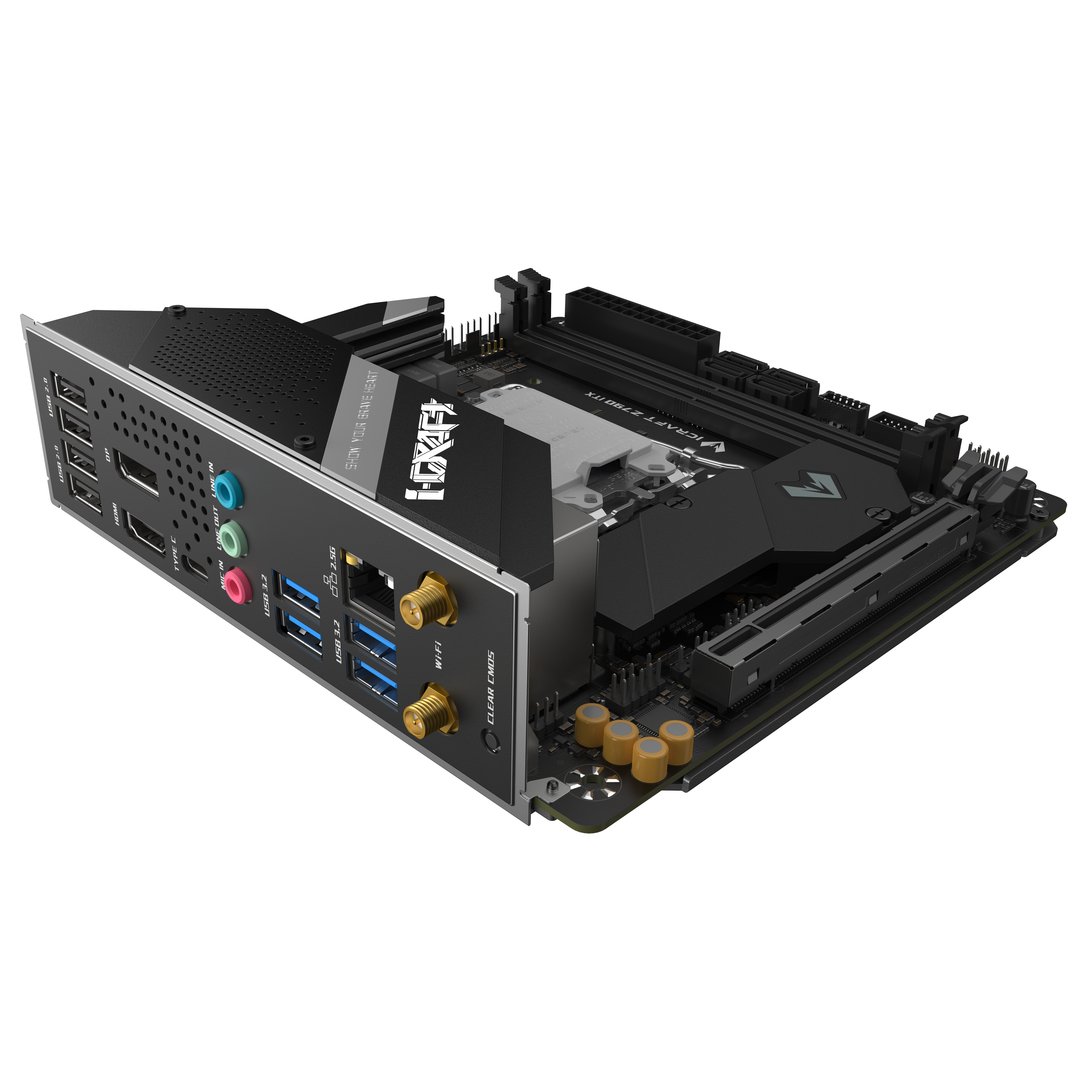

Botão CLR_CMOS de um toque
em E/S para manutenção fácil e conveniente
Manutenção com um clique,
fácil e conveniente

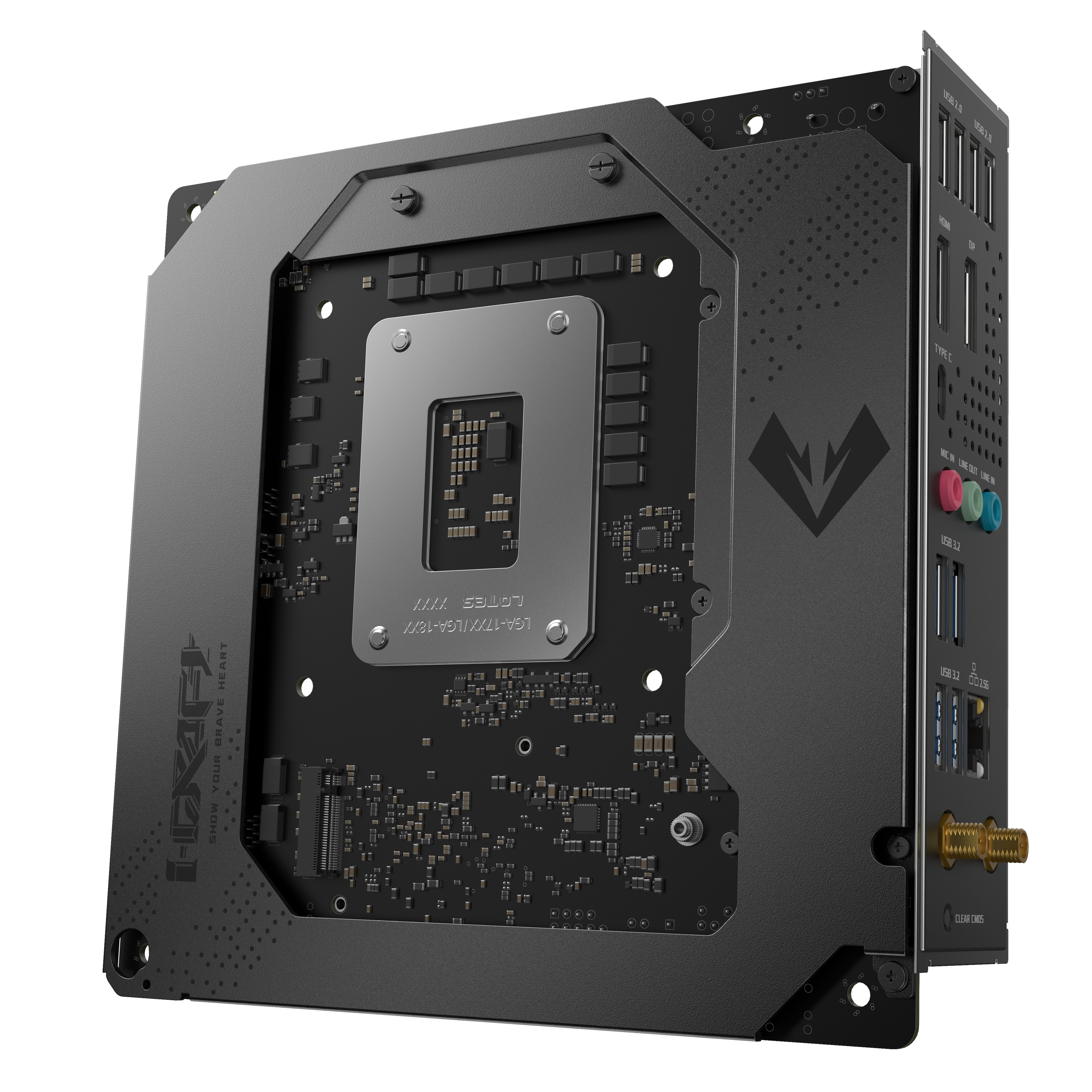

Armadura de placa traseira de liga
A parte traseira da placa-mãe é equipada com armadura de liga, que protege efetivamente a parte traseira dos componentes da placa-mãe, reduzindo os danos causados por colisões externas nos componentes, ao mesmo tempo em que aumenta a resistência da placa-mãe, reduzindo a deformação causada pela gravidade ao longo do tempo.
SPECIFICATION
- CHIPSET
- INTEL Z790
- CPU
- Supports 12th/13th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors
LGA 1700
- MEMORY
- 2x DDR5, Maximum Memory Capacity 96GB
Memory Support DDR5 7400+(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz
Supports Intel® XMP 3.0 OC
Supports Dual-Controller Dual-Channel mode
- ONBOARD GRAPHICS
- 1x DisplayPort 1.4
1x HDMI™port
*HDMI™ port supports up to 4K@30Hz
*Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
- EXPANSION SLOT
- 1x PCIe 5.0 x16 slot
- STORAGE
- M.2_1 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)
M.2_2 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports
- RAID
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
- USB
- *Front USB (Total 6 ports)
1x USB 3.2 Gen2 Type C
2x USB 3.2 Gen1 Type A
3x USB 2.0

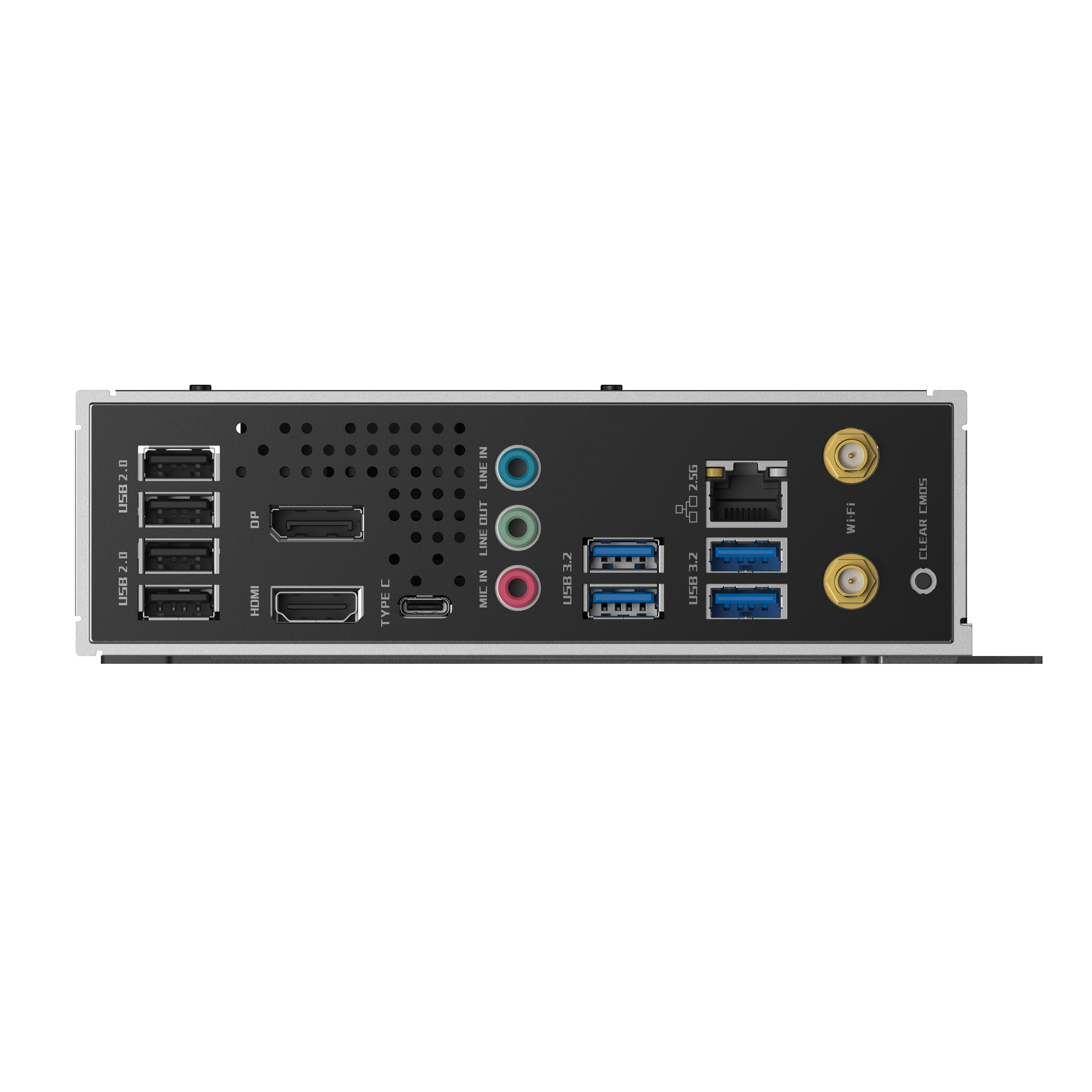

*Rear USB (Total 9 ports)
1x USB 3.2 Gen2x2 Type C
4x USB 3.2 Gen1 Type A
4x USB 2.0
- LAN
- Realtek® RTL8125BG 2.5G LAN
- WIRELESS / BLUETOOTH
- Intel® Wi-Fi 6E AX211
The Wireless module is pre-installed in the M.2 (Key-E) slot
Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps
Supports 802.11 a/ b/ g/ n/ ac/ ax
Supports Bluetooth® 5.3
- AUDIO
- Realtek® ALC897 Codec
5.1-Channel High Definition Audio
- INTERNAL I/O
- 1x 24-pin Power Connector(ATX_PWR)
1x 8-pin Power Connector(CPU_PWR)
1x CPU Fan
1x AIO_PUMP
2x System Fan
2 x M.2 slots (Key-M)
4x SATA 6Gb/s ports
1x M.2 slots (Key-E)
2x 5V 3-Pin ARGB
1x 12V 4-Pin RGB
1x 2-pin Clear CMOS
1x Front Audio
1x SPDIF OUT
- LED FEATURE
- 4x Distributed Debug LED
- OPERATING SYSTEM
- Support for Windows® 11 64-bit, Windows® 10 64-bit
- FORM FACTOR
- ITX
172mm x 172mm
